自2008 年第三版IEC60092-350发布实施以后，国际电工委员会（IEC）TC18 技术委员会SC18A分委会加快了对低调看直播官网_NBA极速体育直播_jrs西甲直播和移动或固定离岸装置用电缆标准更新的步伐，至2017 年5月22日发布IEC60092-376：2017第三版后，除IEC60092-352和IEC6002-370外，主要的产品标准已基本更新。本文从标准结构、材料以及产品的试验要求三个方面对IEC60092系列船用电缆标准版本升级带来的变化进行了解析，为船用电缆生产企业和检验监督机构提供参考，以更好地为用户提供满足标准的产品。
        1、最新IEC60092系列标准名称及版次
        IEC60092-350 ：2014（第四版）低调看直播官网_NBA极速体育直播_jrs西甲直播电气设备，第350部分，低调看直播官网_NBA极速体育直播_jrs西甲直播和离岸装置用电力、控制和仪表电缆的一般结构和试验方法；
        IEC60092-353 ：2016（第四版）低调看直播官网_NBA极速体育直播_jrs西甲直播电气设备，第353部分，额定电压为1kV 和3kV 电力电缆；
        IEC60092-354 ：2014（ 第三版） 低调看直播官网_NBA极速体育直播_jrs西甲直播电气设备，第354部分，额定电压6kV（Um=7.2kV） 至30kV(Um=36kV) 的挤压固体绝缘单芯和三芯电力电缆；
        IEC60092-360 ：2014（第一版）低调看直播官网_NBA极速体育直播_jrs西甲直播电气设备，第360部分，低调看直播官网_NBA极速体育直播_jrs西甲直播和离岸装置用电力、控制、仪表和通信电缆的绝缘和护套材料；
        IEC60092-376 ：2017（第三版）低调看直播官网_NBA极速体育直播_jrs西甲直播电气设备，第376部分，150V/250V（300V）控制和仪表回路用电缆。
        2、标准结构解析
        自IEC60092-350 ：2008 版开始至IEC60092-350 ：2014 版为止，该标准才真正将后续IEC60092-353、354、376全部涵盖进来，使其成为电力（包括低压和中压部分）、控制和仪表用电缆的通用标准。标准构架更加清晰，后续产品标准也更简洁明了。
        结合IEC60092-350第三版和第四版，标准的主要变化如下：
        2.1标准应用场合由低调看直播官网_NBA极速体育直播_jrs西甲直播扩展至离岸装置（如：海上油、气平台等），后续增加了增强耐低温、增强耐油以及耐钻井液体的试验方法与之匹配。
        2.2术语部分共33条，涵盖了后续产品标准所用到的全部术语，因此，IEC60092-376：2017版中取消了前版中的所有术语。
        2.3产品标准中所涉及的试验方法全部纳入IEC60092-350中，并在产品标准中以表格形式清晰地列出了试验项目、试验类型、试验方法以及对应的技术要求，包括：附加可选的特性试验项目。
        2.4 材料标准将原来IEC60092-351绝缘材料和IEC60092-359护套材料两个标准进行合并，形成一个新的材料标准IEC60092-360：2014，同时，在材料标准与通用标准IEC60092-350之间重新分配了试验要求和方法，将在成品电缆上进行的试验归至通用标准，如：IEC61034透光率试验、电缆的低温弯曲、低温冲击，将材料方面的试验归入材料标准，如：增强耐油、耐钻井液体试验、卤酸气体含量和氟含量。
        3、新版系列标准中绝缘和护套材料的变化
        3.1 材料种类由于新的材料标准统一了与之相适应的最高导体额定工作温度(90℃)，因此，最大的变化是取消了PVC型绝缘(70℃)和ST1型PVC护套(65℃)，原绝缘为10种材料、护套为6 种材料，新材料标准将材料分为三类：①绝缘材料：EPR、HEPR、XLPE、S95、HF90；②交联型护套：SE、SH、SHF2；③热塑型护套：ST2、SHF1，共计10 种材料。
        3.2 主要技术变化
        3.2.1硅橡胶绝缘S95的绝缘电阻常数Ki(MΩ.km)20℃时和最高工作温度时分别由1500、2调整为1850、1.85。并提高了空气箱老化前后的强度，分别由原来的5N/mm²、4N/mm²调整为7 N/mm²、5N/mm²。
        3.2.2无卤交联聚烯烃HF90的绝缘电阻常数Ki(MΩ.km)20℃时和最高工作温度时分别由500、0.5调整为550、0.55。
        3.2.3增加了体积电阻ρ(Ω.cm)的考核要求，与IEC60092-350中的要求相对应。
        3.2.4乙丙绝缘EPR增加了带铜老化项目，并取消了EPR、HEPR的空气弹老化试验项目。
        3.2.5 SH型护套材料新增热延伸试验项目，老化后保留率统一改为变化率，空气箱老化后断裂伸长率保留率由原来≥ 60%，改为变化率±30%。
        注意：标准中给出的S95绝缘体积电阻率ρ有误，应为5.0×1014和5.0×1011。
        4、新版系列标准对试验要求的调整
        新版三个产品标准中第6条款“试验—方法和要求”中以表格形式清晰地给出了试验要求，可以作为船用电缆生产企业在申请船级社认可送第三方试验时提交试验大纲的编制依据，也可以作为验船师现场检验的依据，省去了逐条对照标准的麻烦。
        4.1 试验类型的调整
        4.1.1在例行试验项目中取消了绝缘电阻试验，作为抽样和/或型式试验项目，但通过对三个标准的对比，发现标准中存在了一些问题：① IEC60092-353:2016表4中把绝缘电阻试验作为抽样试验项目，但试验方法却参照型式试验第7.2条(IEC60092-350中,下同)的绝缘电阻测量(包括:7.2.1环境温度下和7.2.2最高额定温度下绝缘电阻测量)，没有参照第6.9条款抽样试验方法，而型式试验仅测量最高额定温度下绝缘电阻测量(7.2.2)。由于不同试验类似针对的样品不同，从专业的角度分析，抽样试验应对应第6.9 条款的试验方法，型式试验应对应第7.2 条款。②在IEC60092-354 ：2014 的表3中，相对前一版增加了两项型式试验项目：绝缘电阻试验(参照7.2条款)和最高额定温度下的绝缘电阻测量（参照7.2.2），存在明显的错误。由于该标准中所有电压等级的电缆均具有导体和绝缘屏蔽，因此，绝缘电阻试验没有意义。③在IEC60092-376:2017 中绝缘电阻试验（包括:屏蔽之间和屏蔽和铠装之间）作为抽样试验项目，其试验方法参照6.9条款，而参照7.2.1条款试验方法的绝缘电阻常数试验作为型式试验项目，显的与其他标准不太统一。
        4.1.2 标志耐久性试验统一归至型式试验项目。
        4.2 试验要求的调整
        4.2.1 低温弯曲和低温冲击试验IEC60092-350:2014版在2008版的基础上得到了加强,主要体现在①详细规定了弯曲卷绕的芯棒直径和卷绕圈数；②明确规定了样品数量，弯曲试验样品为2 个，冲击试验为8～10样品。

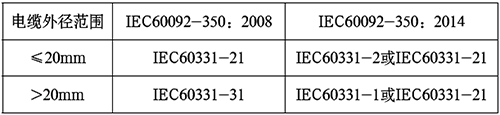

        4.2.2 随着IEC60331-31被IEC60331-1所取代，船用电缆耐火要求发生了变化，供火时间统一为90min，提供了830℃弯曲伴随冲击和750℃水平放置无冲击进行选择，对应的试验方法见表。

        4.2.3 绝缘和护套的厚度仅考核最薄厚度，取消了对平均厚度的考核要求，制造商和第三方检测机构应加以关注。
        4.2.4对于型式试验项目中的绝缘电阻测量和4h电压试验过程中所用的水，明确规定为去离子水。
        4.2.5 自2008 版以后，对于1.8/3kV 以上等级的电缆，其例行高压试验不推荐采用直流电压。
